在新能源发电领域，风力发电场通常地处偏远，环境复杂，其集电线路多采用直埋或穿管敷设的电力电缆。一旦发生故障，快速精准定位并修复，是保障电场发电量和电网安全的关键。近日，武汉凯迪正大电气有限公司，凭借KD212故障测试仪和丰富的实战经验，成功为某风电场完成了一起35kV电缆接地故障的快速排查与定位。
故障发生于该风电场一条35kV集电线路。该电缆为交联聚乙烯绝缘电力电缆，截面240mm²，总长度约3公里，承担着输送风机发出电能的任务。运行人员发现线路保护动作跳闸，初步判断为电缆故障。

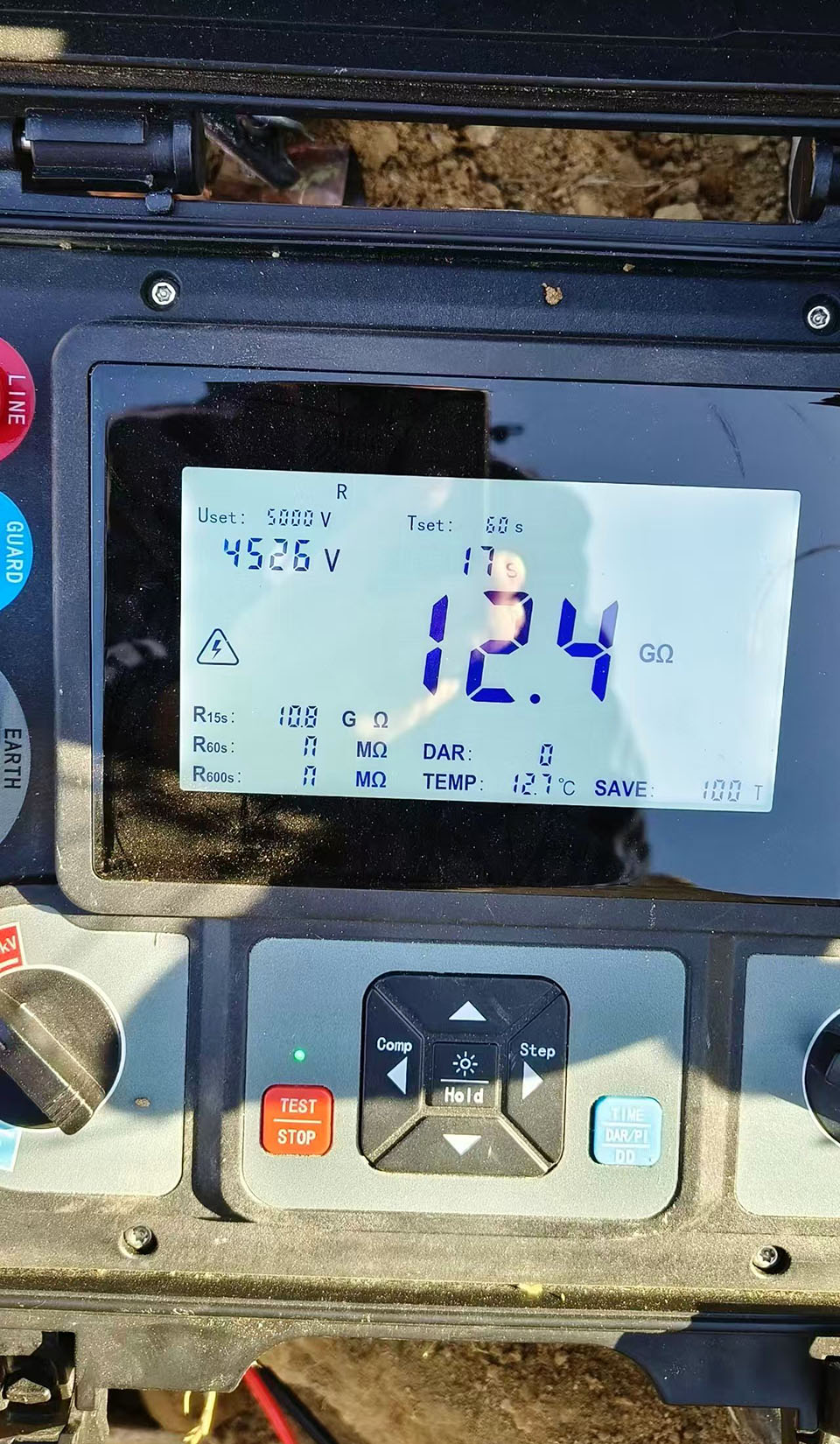

凯迪正大技术人员抵达现场后，首要任务是明确故障性质和相别。他们首先使用绝缘电阻测试仪，对电缆三相线芯及屏蔽层进行绝缘电阻测量。测试结果显示：A、C两相对地绝缘电阻均在数百兆欧以上，符合健康电缆特征；而B相对地绝缘电阻值仅为1.2KΩ。这是一个非常明确的信号——B相存在严重的绝缘缺陷，形成了低阻接地故障。绝缘测试虽不能告知故障点的距离，但它如同医生的听诊器，精准地指出了病患所在的具体肢体（B相），为后续深度检测指明了方向。
在明确B相接地后，下一步是确定故障点离测试端有多远。这正是KD-212电缆故障综合测试仪（测距主机）大显身手的环节。该主机集现代脉冲反射技术之大成，尤其集成了多次脉冲法功能。
1. 技术人员将KD-212主机通过专用耦合单元接入故障B相与地线之间。考虑到故障电阻为1.2KΩ，属于典型的低阻故障范围，他们优先选择使用主机的低压脉冲反射法进行尝试。
2. 主机向电缆发射一个标准的低压脉冲。脉冲信号以接近光速的速度（在特定电缆中为固定值，通常约170m/μs）沿电缆传播。当它遇到故障点时，由于阻抗发生突变（从电缆特性阻抗变为极低的接地电阻），绝大部分能量被反射回来。主机的高速采样系统精确捕获发射脉冲与反射脉冲的时间差。
3. 仪器内部处理器根据预设或自动测得的波速度，利用公式 `距离 = (波速 × 时间差) / 2` 进行实时计算。屏幕上清晰显示出标准的低阻反射波形，并直接标注出故障点的距离读数。经过多次测量取平均，KD-212主机稳定地显示出故障点位于距离测试端2.548公里处。这个粗测结果，将故障点的搜索范围从3公里的全线，瞬间缩小到测试点前方约2.5公里处的一个小范围区间内。
粗测给出了地图上的坐标，但要在实际地面上准确找到开挖点，还需要更精确的导航。这就是声磁同步定点仪与分体式高压升压装置联合作业的阶段，也是整个排查过程中考验技术与耐心的环节。

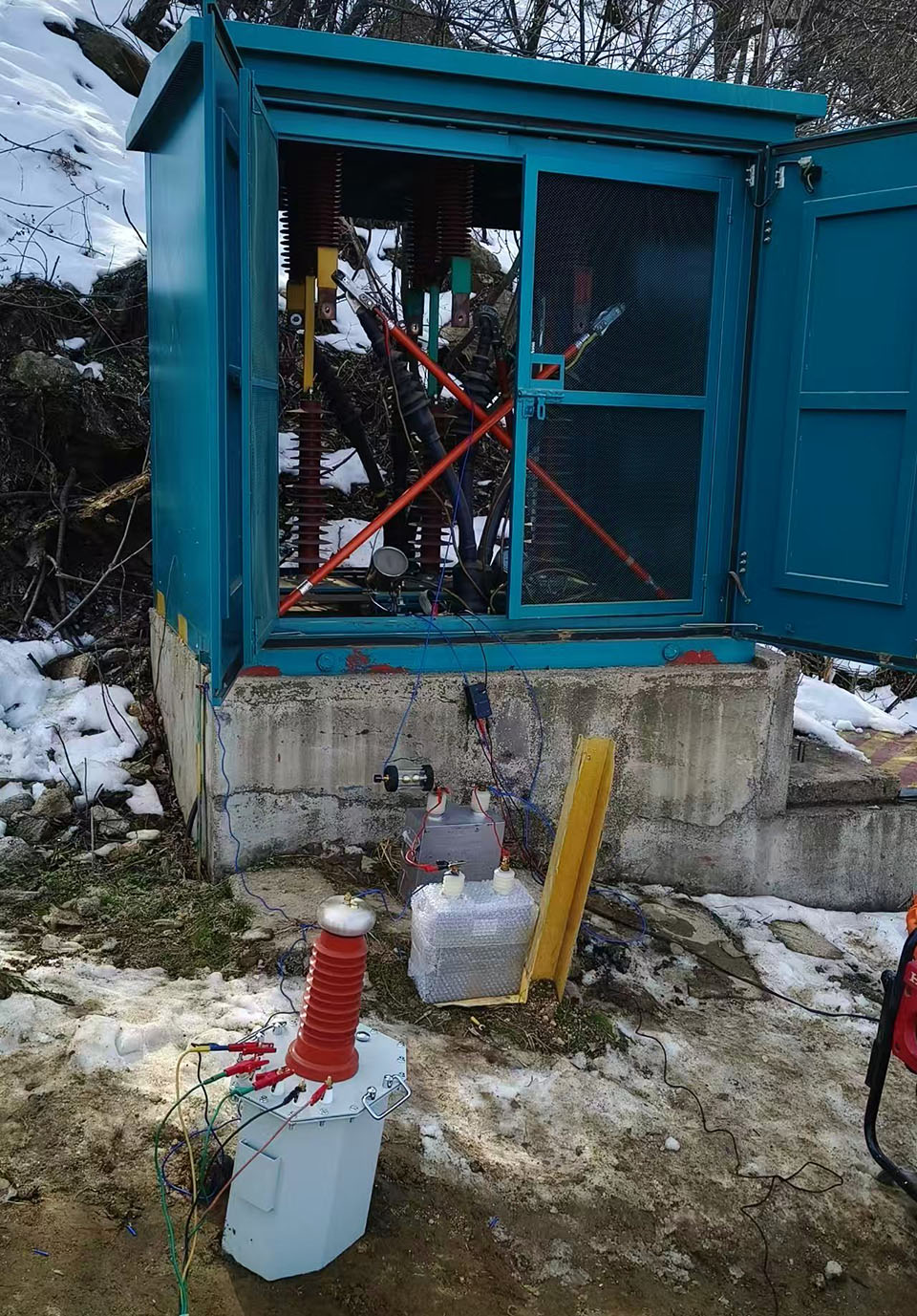

1. 技术人员将KD-212配套的分体升压装置包含高压发生器和储能电容器）连接至电缆。其工作原理是：电容器被充电至数千伏高压后，通过间隙击穿，向故障电缆B相瞬间放电。这个高压脉冲在已接地的故障点处会产生强烈的电弧，并伴随两方面的物理现象：一是巨大的电磁波向四周辐射；二是电弧爆炸产生的振动声波通过土壤和管道传递至地面。
2. 技术人员携带声磁同步定点仪，前往粗测位置（2.5公里附近）进行地毯式巡查。该仪器配备高灵敏度探头（振动传感器）和磁接收线圈。
首先，仪器通过磁线圈捕获高压放电时产生的、传播速度极快的电磁信号，以此作为计时零点基准。
同时，地面传感器捕捉传播速度较慢的振动声波。由于声波在土壤中传播需要时间，因此它会滞后于电磁信号到达。
3.定点仪的智能核心在于计算电磁信号与声音信号之间的时间差。离故障点正上方越近，这个时间差就越小（声音传播路径越短）。技术人员在疑似区域缓慢移动，观察仪器屏幕上时间差的数值变化。当移动到某一点时，时间差达到最小（通常为几毫秒），并且耳机中能听到沉闷而清晰的“啪、啪”放电声，仪器屏幕上的声音信号条也显示最强。这一点，正下方就是电缆故障点的精确位置。
4. 通过反复调整放电强度和仔细对比不同点位的信号，技术团队最终在距测试端约2.55公里处的一个草坪下方，确定了声音信号最强、最集中的点。他们用标志旗对该点进行了明确标记。
