电力电缆作为电力系统的重要组成部分，其安全可靠运行对保障电力供应至关重要。在实际工程中，电缆故障频发，如何 快速、准确地定位故障点成为电力维修工作的关键。近日，武汉凯迪正大电气有限公司使用KD-212电缆故障测试仪，绝缘电阻测试仪等成功查找一条380V三相四线电缆的四个故障点。
此次查找的是一条380V三相四线电缆，四条线（A相、B相、C相、零线）分别独立铺设，电缆路径中包含水泥地面区域。在实际运行中发现电缆存在多处故障，需要精确定位并及时修复，以保障电力系统的正常运行。

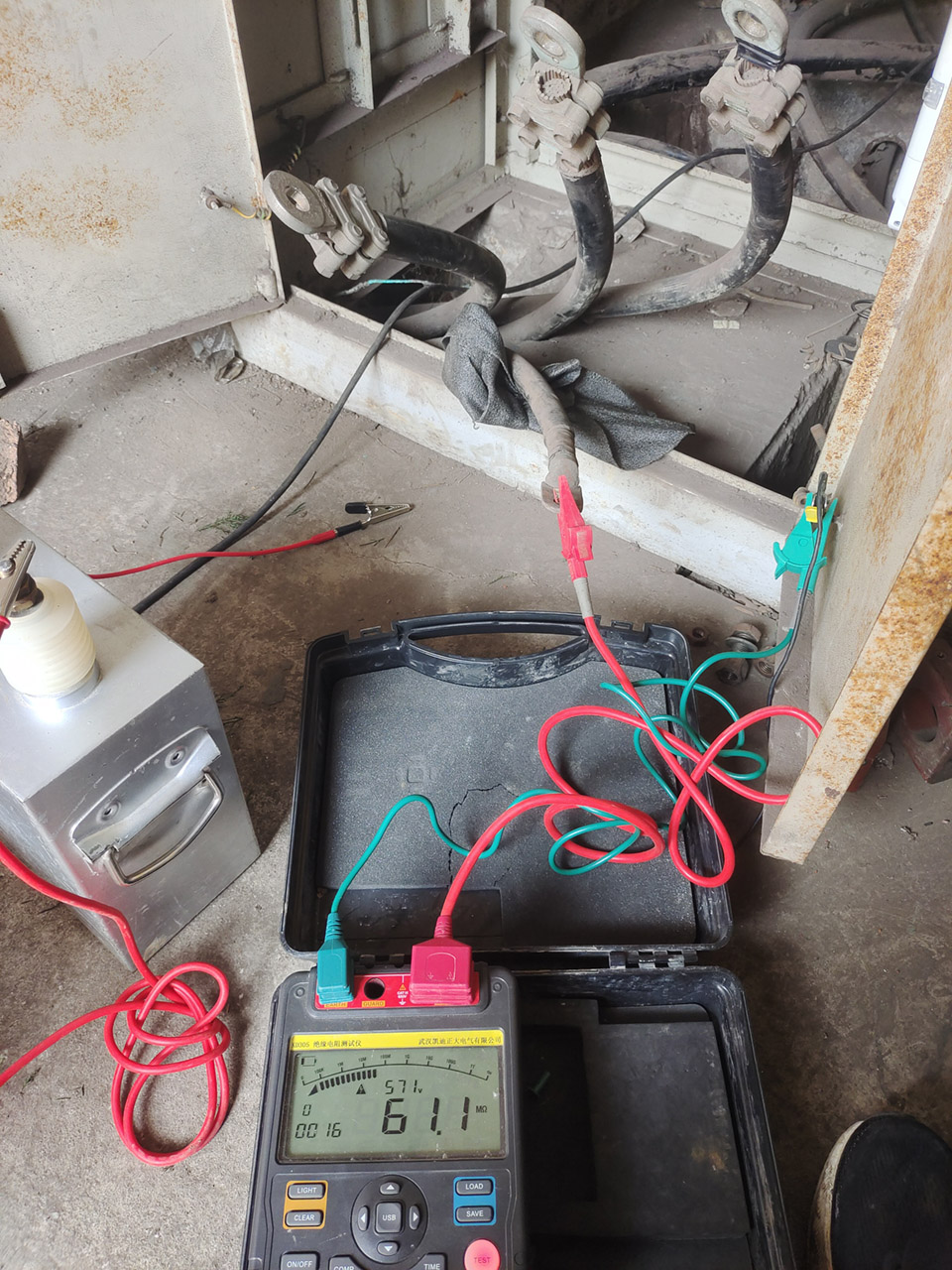

在进行故障定位之前，首先使用绝缘电阻测试仪对各相线进行绝缘电阻测量。测试结果显示：
两根火线存在明显故障；
一根零线存在接地故障；
一根火线的绝缘电阻值仅为2.5MΩ，属于低阻故障；
绝缘电阻测试为后续的故障定位工作提供了重要参考，明确了故障的类型和严重程度，为采用合适的检测方法奠定了基础。
KD-212电缆故障测试仪是一款专用的电缆故障检测设备，能够快速定位电缆中的短路、断路、接地等各种故障。该设备具有操作简便、定位准确、适应性强等特点，特别适用于复杂的电缆故障检测场景。
在进行故障点查找前，需要做好以下准备工作：
确认电缆已断电并做好安全措施
对电缆两端进行绝缘处理，确保检测安全
将故障测试仪的测试线正确连接到待测电缆
设置好测试参数，包括电压等级、测试模式等
第一个故障点的定位（距始端26米）

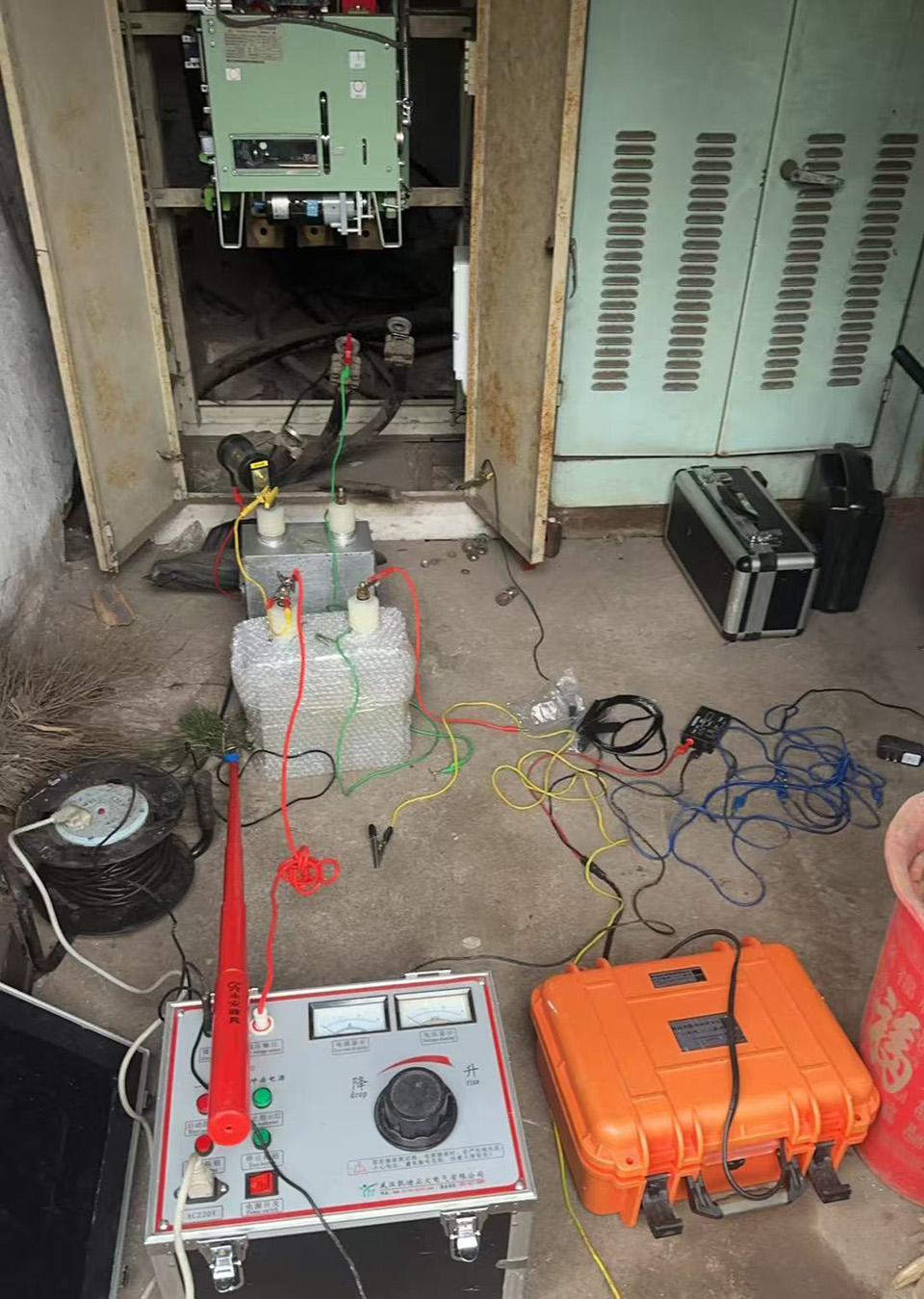

在开始检测时，首先对故障较为明显的火线进行检测。将KD-212电缆故障测试仪设置为电桥法测试模式，通过脉冲信号的发送与反射分析，设备很快在距始端26米处检测到明显的故障点信号。
通过对反射波形的分析，技术人员判断该位置存在严重的对地短路故障。现场勘察发现，该位置恰好位于水泥地面下方。采用探测精确定位后，决定在标记位置开挖水泥地面进行验证。
第二个故障点的定位（距始端83米）
继续沿电缆路径进行检测，在距始端83米处，测试仪再次检测到异常信号。这个故障点同样位于水泥地面下，通过对比不同测试方法的检测结果，确认该位置为另一根火线的故障点。
在进行地面挖掘前，技术人员再次使用测试仪进行复核，确保定位的准确性。挖掘后发现，该故障点为绝缘层破损导致的对地短路。
第三个故障点的定位（距始端50米）
在对零线进行检测时，发现其存在接地故障。通过KD-212电缆故障测试仪的智能定位功能，在距始端50米处发现了第三个故障点。
这个故障点的特点是接地电阻相对较高，属于高阻接地故障。针对这种情况，测试仪采用了高压冲击法进行检测，提高了定位的准确性。同样地，该故障点也位于水泥地面下方。
第四个故障点的定位（末端破皮）
在完成沿线检测后，技术人员对电缆末端进行了仔细检查。通过目视检查配合测试仪的验证，发现电缆末端存在破皮现象，这是第四个故障点。末端破皮通常是由于外力损伤或电缆老化导致，相对容易发现和修复。

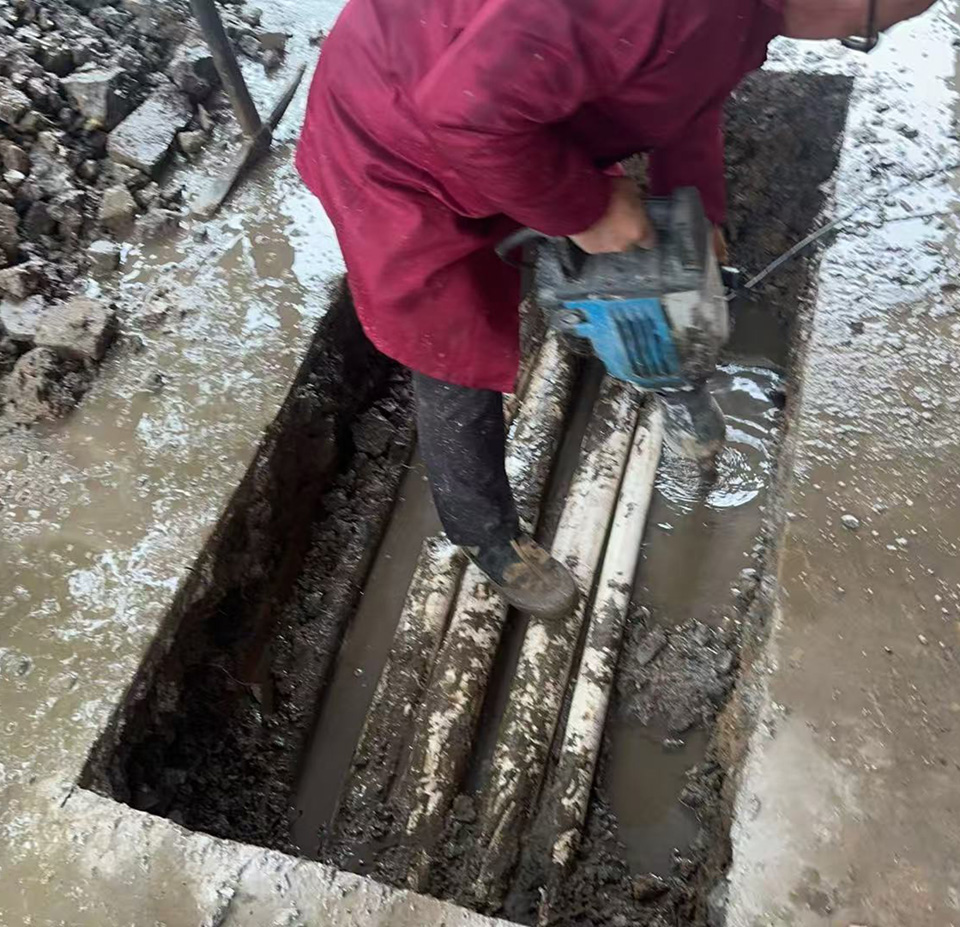

对于前三个位于水泥地面下的故障点，根据KD-212电缆故障测试仪的精确定位，技术人员对相应位置进行了水泥地面开挖。开挖后发现，所有定位点均能清晰看到故障现象，验证了测试仪定位的准确性。
在所有故障点处理完成后，使用绝缘电阻测试仪对整条电缆进行了全面的绝缘电阻测试。测试结果显示，各相线及零线的绝缘阻值均达到送电要求，符合电力系统运行标准。
本次380V三相四线电缆故障的查找工作，通过KD-212电缆故障测试仪的精准定位，成功找到了四个故障点，三个故障点均位于水泥地面下，定位准确率100%。经过修复处理后的绝缘电阻测试表明，电缆各项指标均符合送电要求，圆满完成了故障处理任务。
