在电力系统的庞大身躯中，电缆如同不可或缺的动脉血管，负责将电能稳定可靠地输送至四面八方。确保这些“动脉”的健康与强健，是保障电网安全运行的基石。而在众多电气试验项目中，交流耐压试验以其对设备绝缘性能直接、有效、严格的检验能力，被誉为诊断绝缘状况的“试金石”。近日，武汉凯迪正大对某用户10kV电压等级、240平方毫米截面积、1.2公里长度电缆的交流耐压试验。
本次试验任务明确，目标是对用户电缆进行“体检”。该电缆参数为：电压等级10kV，导体截面积240平方毫米，总长度达1.2公里。工欲善其事，必先利其器。试验选用的是武汉凯迪正大电气有限公司生产的KDXZ-108/108型变频谐振耐压试 验装置。该装置能通过调节频率使回路处于谐振状态，从而以小容量电源激发试品上的高电压，兼具高效与安全。根据《电力设备预防性试验规程》（DL/T 596），本次试验电压设定为17.4kV，耐压时长为5分钟。这一电压值是电缆额定相电压的倍数，旨在模拟运行中可能出现的过电压情况，足以充分暴露其潜在的绝缘缺陷。
安全，是电力工作不可逾越的生命线。 试验开始前，试验人员强调了安全注意事项，专人进行全过程监护，严防任何无关人员误入。所有试验设备的接地桩，均通过导电性能优异的编织铜线，与地网实现可靠直接连接，确保接地电阻严格小于4Ω，为可能泄漏的电流构建一条安全的泄放通道。
试验系统的搭建，是一个将理论计算转化为实际连接的过程：

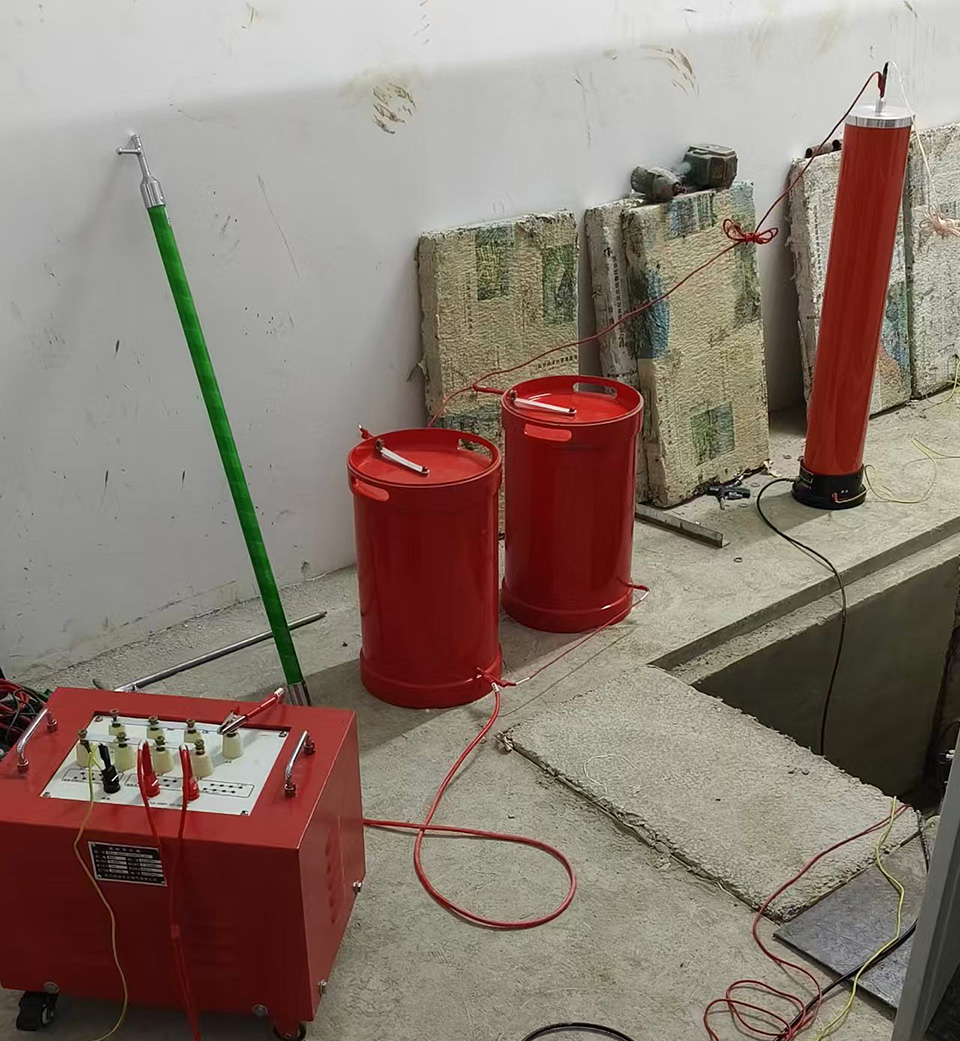

电抗器配置： 对于长达1.2km的10kV电缆，其等效电容较大，所需的谐振频率会较低。为此，试验团队将两台高压谐振电抗器进行并联。此举一可增大电流容量，满足试验需求；二能有效降低回路的谐振频率，使其落入装置的工作区间。

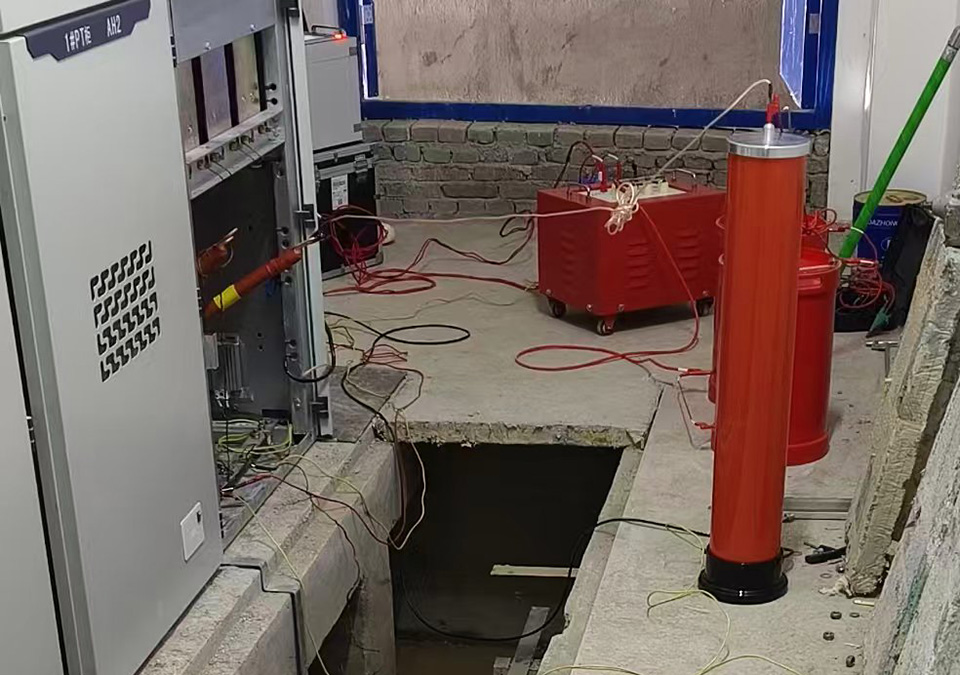

激励与接线： 激励变压器的输出端选定在1.2kV抽头，通过高压引线接至并联后的电抗器组。电抗器的高压输出端，则经由均压罩和专用高压引线，精准接至待试电缆的首相——A相。电缆的另一端头已被解开，三相分离，并悬空确保对地及相间有足够的安全距离，避免发生闪络。
测量与反馈： 一套110kV电容分压器的高压端并联在电缆终端头上，它的使命是精确测量高压侧的真实电压。其低压信号线则接入变频电源背板的“分压器信号”端子，形成一个闭环反馈系统，让控制系统能实时“知晓”并调节输出电压，确保其精确度和稳定性。
接地系统： 一个“干净”的接地是防止触电和电磁干扰的根本。变频电源、激励变、电抗器、分压器等所有设备的接地端子，均采用宽截面接地线，统一连接至现场唯一的接地桩上，严格实现“一点接地”，杜绝地电位差带来的风险。

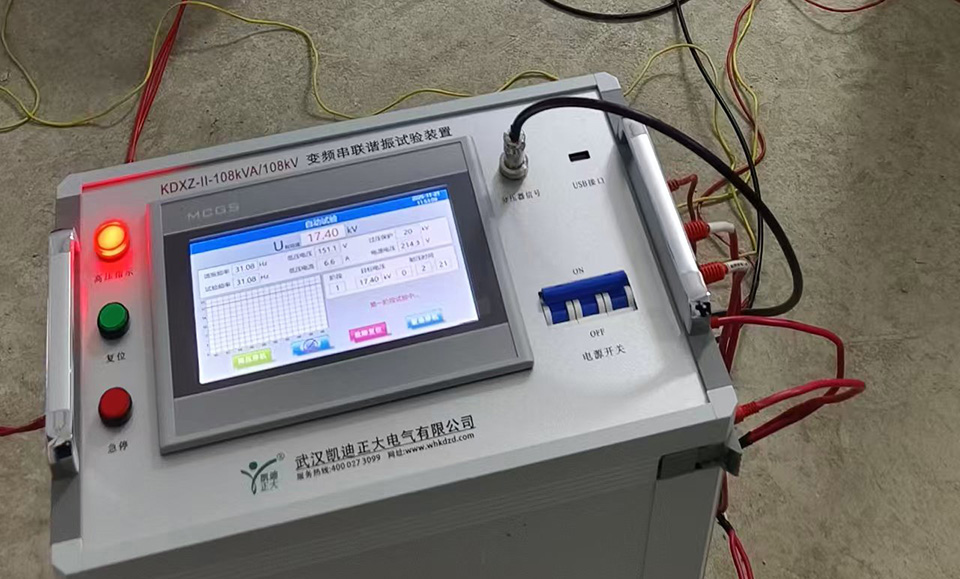

系统连接完毕，试验的“大脑”——变频电源开始被赋予指令。接通电源，打开“电源开关”，液晶触摸屏亮起，试验人员在主操作界面进行一系列关键参数设置：
频率范围： 将“起始频率”设为30Hz，“终止频率”设为300Hz。这个宽泛的范围允许装置进行自动扫描，精准捕捉到回路的实际谐振点。
起始电压： 设为20V。这是针对电缆这类高Q值（高品质因数）试品的推荐值，能在调谐初期温和地激发谐振回路，确保过程平稳安全。
试验目标： 在“第一阶段试验电压”栏输入17.4kV，“试验时间”设为5分钟。其余阶段设为0，意味着进行单一阶段的耐压考验。
变比校准： “激励变变比”根据实际接线（输出1.2kV / 输入0.4kV）计算为3；“分压器变比”则依据分压器自身铭牌参数设为1000。这两个参数是系统进行内外电压换算的基准，至关重要。
保护定值： 这是为设备和试品设置的“多重保险”。“过压保护” 设置为19.2kV（约为试验电压的110%），防止电压意外失控；“过流保护系数” 设为100%，限定最大输出电流；考虑到设备最高电压，将“闪络保护” 值设置为3kV，这是一道灵敏的防线，能在电缆绝缘瞬间击穿时迅速切断电源。
步进精度： “自动调谐频率步进”设为1Hz，确保扫频过程细致入微，找到的是真正的谐振峰顶，而非粗略近似。
一切就绪，点击“开始试验”按钮，装置随即进入全自动、一体化的执行流程。
智能寻频： 屏幕切换至调谐界面。装置从30Hz起步，以1Hz为步长向上扫描。很快，在34.5Hz附近，屏幕上原本平直的“频率-电压”曲线陡然升起一个尖锐的峰值——谐振点被精准捕获！整个过程流畅迅速，不超过一分钟，充分展现了装置内部DSP（数字信号处理器）平台的实时计算能力。
平稳升压： 寻频结束，系统无缝切换至升压界面。输出电压从20V的起始值开始，如静水深流般平稳上升。试验人员全神贯注，紧盯着屏幕上一次电压、高压电压和输出电流的实时数据。一切参数均在预期之内：高压稳步达到并锁定在17.4kV，此时输出电流约为1.85A，与基于电缆参数的理论计算值高度吻合，印证了回路的谐振状态良好。
恒压计时： 电压稳定后，系统自动进入计时界面，5分钟倒计时正式开始。这300秒，是对电缆绝缘性能最严峻、最关键的考验阶段。屏幕上，代表高压的曲线几乎是一条完美的直线，没有任何波动，系统也未发出任何闪络或异常的报警信号。这“漫长”而平静的5分钟，无声而有力地宣告了该相电缆绝缘性能的优良与可靠。
自动收尾： 倒计时归零的瞬间，装置自动开始平稳降压，将高电压安全地降回至零。随后，一声清晰的提示音响起，系统自动返回主界面，宣告本相试验圆满结束。
A相试验的成功，只是完成了三分之一。随后，技术人员严格遵循安全规程：先彻底断开变频电源，再使用高压放电棒对已试的A相电缆头进行充分、可靠的放电，并立即挂接接地线，形成可见的安全短路点。确认无电后，方才进行换线操作，将高压引线依次转接至B相和C相，重复上述全部试验流程。
