在现代电力系统中，电缆作为电能传输的“血管”，其运行状态直接关系到供电的可靠性与安全性。然而，电缆在长期运行中难免会出现各类故障，快速准确地定位并修复故障，成为保障电力供应的重要环节。武汉凯迪正大电气有限公司生产的KD-216电缆故障综合测试仪，正是为解决这一难题而设计的高精度智能检测设备。近日，我公司技术人员前往洛阳轴承，现场演示了如何使用KD-216仪器查找一段10kV油浸电缆的断路故障。
KD-216电缆故障综合测试仪是一款集故障测距、路径探测、精确定点于一体的综合性检测设备。它适用于各类电力电缆、通信电缆、控制电缆等的高低阻故障、开路、短路、闪络性故障等测试，广泛应用于电力、铁路、石化、市政等领域。该仪器具备以下几大特点：
1.可测试各种型号380V，6kV,10kV,35kV,110kV,220kV,380kV电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
可测量长度已知的任何电缆中电波传播的速度。
可测试电力电缆埋设路径及埋设深度。
2. 支持低压脉冲法、冲闪电流法、直闪电流法等多种测试方式，覆盖从低阻到高阻、从开路到闪络的各类故障类型。
3. 仪器采用高能聚合物可充电电池供电，采样板接口为USB型直接用微电脑电源。再配以电流取样技术，使该系统真正做到操作人员和测试仪与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
本次演示对象为一段10kV油浸纸绝缘电缆，技术人员首先与现场电气人员沟通，了解电缆基本情况，初步判断为断路故障。根据故障性质，我们选择“低压脉冲法”进行初步测距。仪器开机后，进入电缆测试管理系统，选择“测故障”模式，工作方式设为“低压脉冲”，介质类型选择“油浸纸型”（电波速度预设为160m/μs）。
紧接着将测试线接至故障相与地线之间，调整“输出振幅”旋钮至适中位置，点击“采样”键。屏幕上立即显示出清晰的脉冲波形：发射脉冲为正向波形，而在约18米处出现一个与发射脉冲同相位的反射脉冲——这正是开路故障的典型特征。
技术人员通过“定位”键将蓝色游标移至脉冲起点，绿色游标移至反射脉冲前沿，屏幕自动显示故障距离为18.2米。为进一步验证，我们使用“测速度”功能，输入已知电缆全长反算速度，结果与预设值吻合，确认测试结果可靠。

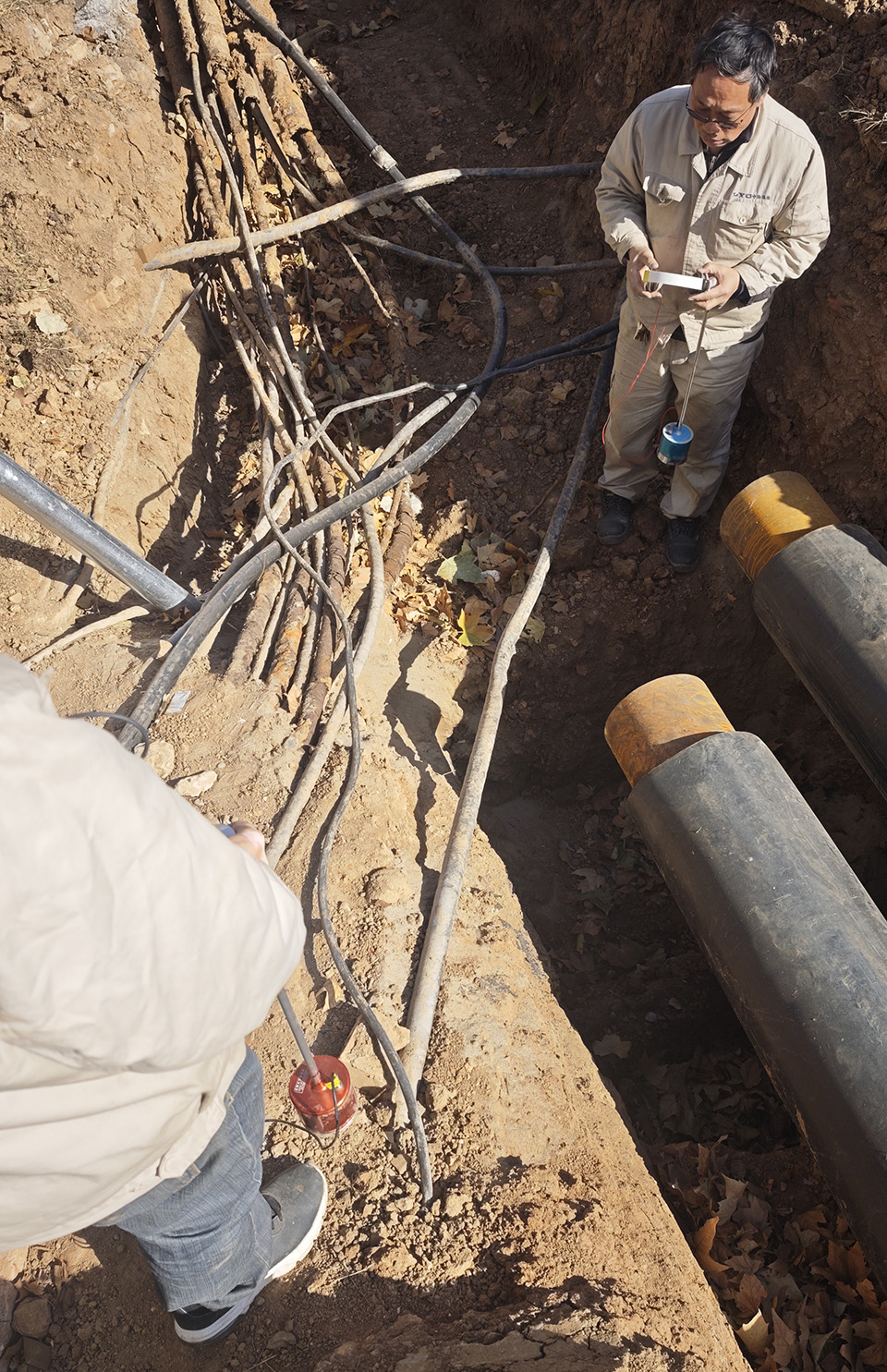

为确保故障点位置准确，技术人员使用路径仪对电缆走向进行复核。将路径信号发生器接至电缆始端，使用定点仪配合路径探棒沿预设路径移动，通过监听信号最小点确认电缆埋设路径无误。
随后，切换至“声磁数显同步定点仪”模式，配合高压冲击设备（实际演示中未施加高压，因低压脉冲已明确故障点），在距离测试端约18米处进行精确定点。仪器数字屏显示距离稳定在18.0~18.3米之间，耳机中可听到清晰的同步放电声（模拟演示），最终确定故障点位于18米处。
此次现场演示不仅是设备功能的展示，更是一次面对面的实战教学。武汉凯迪正大的技术人员秉承“授人以渔”的理念，在查找故障的同时，为洛阳轴承的技术人员进行了手把手的操作指导。从电缆故障性质的初步判断，到仪器各功能模块的切换使用，再到关键测试波形的分析与解读，都进行了细致的讲解，确保用户方人员能够理解原理、掌握流程、熟悉操作。此次演示的核心目的，正是为了让客户在购入KD-216电缆故障综合测试仪后，能迅速将其转化为日常运维的得力工具，独立、熟练地完成电缆故障的初步诊断与精准定位，从而最大限度地减少因电缆故障造成的停产损失，提升企业自身的供电保障能力和应急处理水平。
