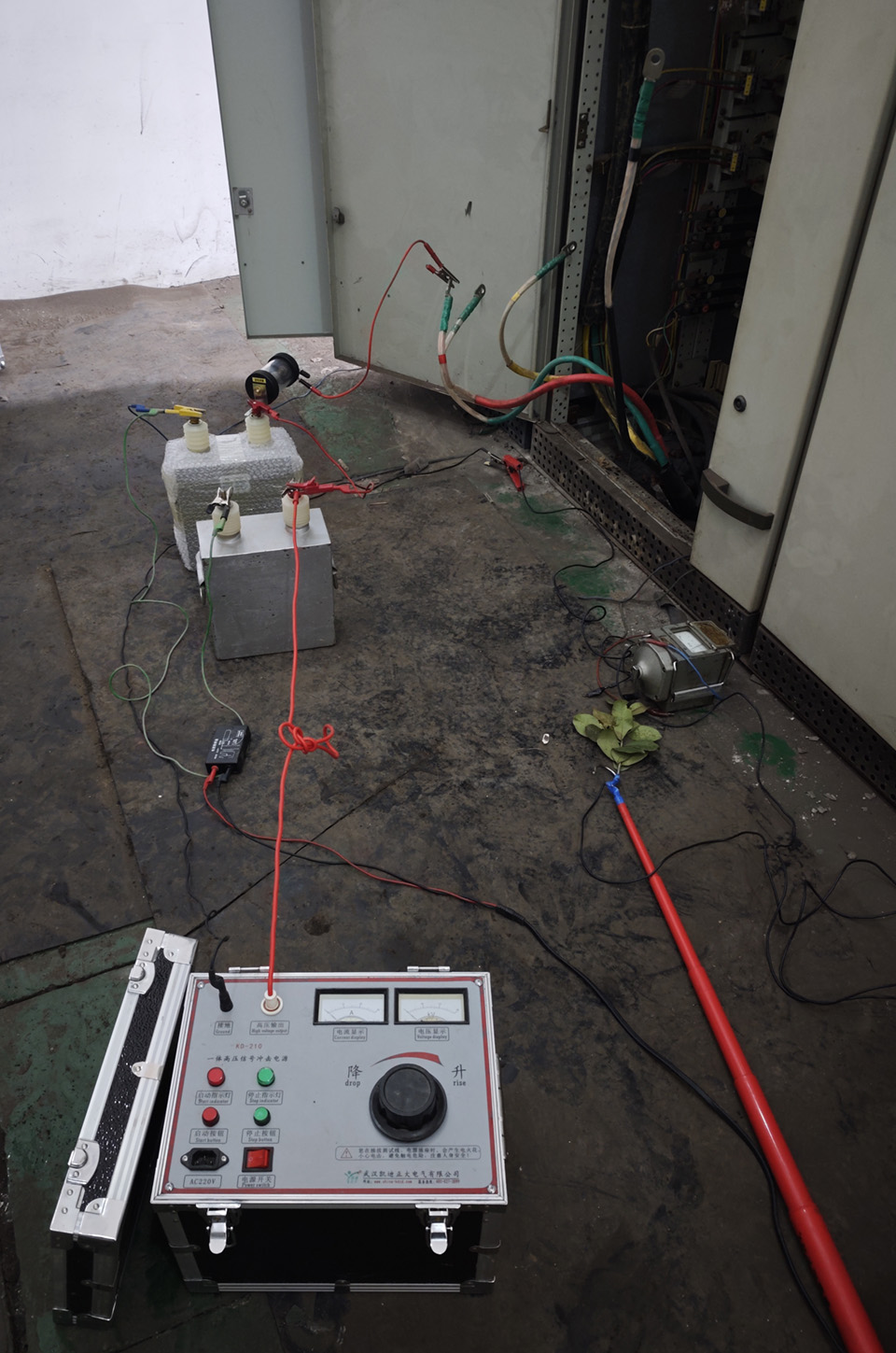

2026年3月1日下午，武汉市黄陂区横店某用户一条全长100米的380V低压供电电缆突发故障，导致断电。接到报修后，凯迪正大电气技术人员迅速赶赴现场，携KD-212高低压电缆故障综合测试仪、绝缘电阻测试仪等设备，展开故障排查。
现场电缆为380V聚氯乙烯绝缘电力电缆，埋地敷设，无明显外部损伤。技术人员首先使用绝缘电阻测试仪对电缆进行绝缘检测，发现A相对地绝缘电阻值接近于零，确认存在接地故障。故障类型为低阻性接地，适合采用低压脉冲法进行测试。
技术人员将KD-212主机与电缆测试端连接，确保电缆与所有用电设备完全脱离。打开仪器电源，将模式选择开关置于“脉冲法”位置，输入电缆波速值（380V聚氯乙烯电缆波速约为172m/μs），并将测量范围调整至略大于电缆全长（设为120米）。
按下“发送脉冲”键，仪器发出测试脉冲，屏幕上随即显示反射波形。初步观察，反射波出现在屏幕中部偏左位置。技术人员调节增益旋钮，使反射波前沿更加陡峭，便于精确判读。 随后使用光标移动键，将测量光标移至反射波起点，屏幕左上角显示距离为17.2米。为验证准确性，技术人员调出仪器内置的波形存储功能，将当前波形与之前保存的正常电缆波形进行对比，发现波形在17米处出现明显畸变，确认为故障反射点。

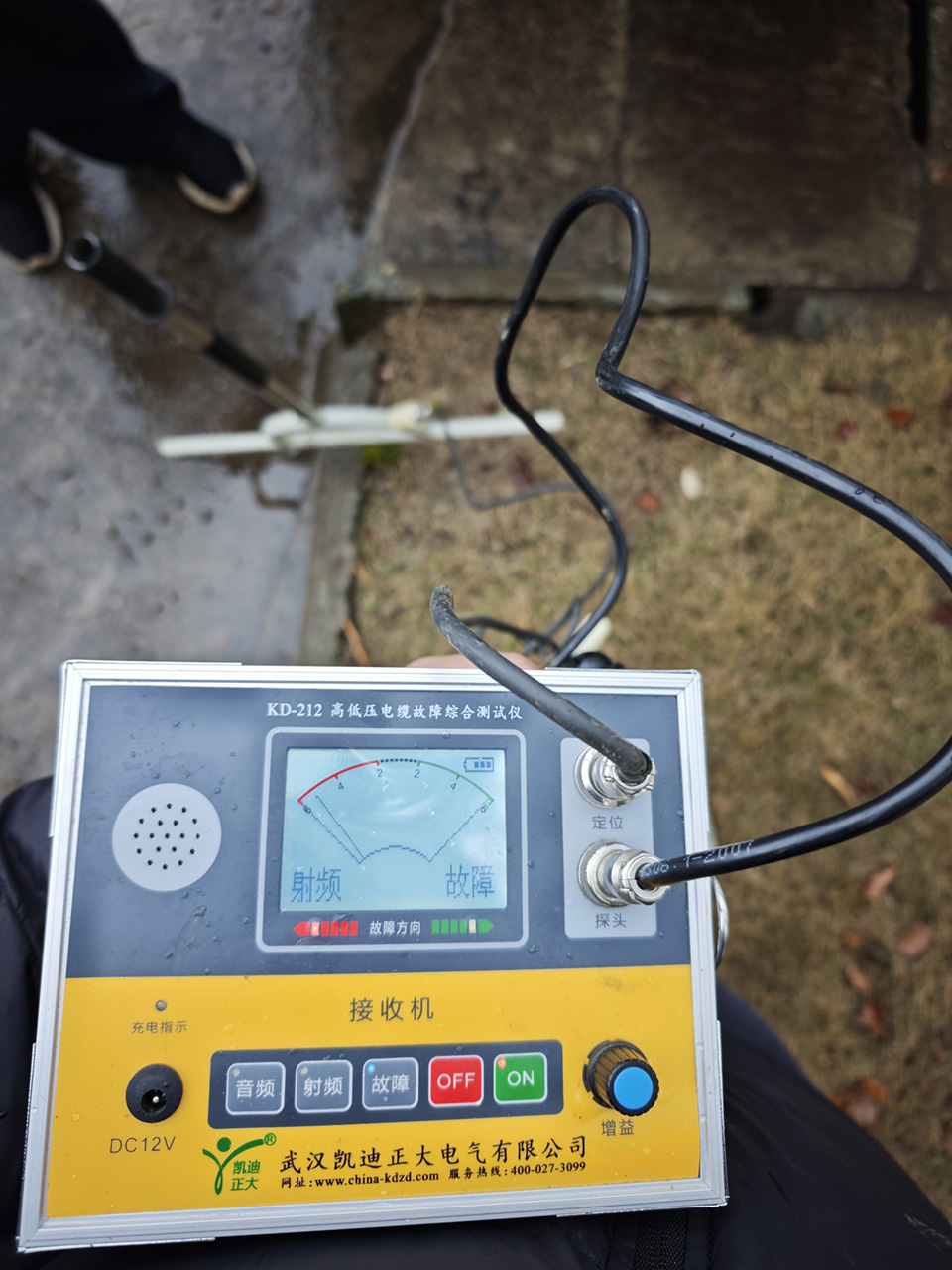

为进一步确认故障点的实际位置，团队启用KD-212的路径探测功能。发射机接入电缆，接收机配合磁感应探测棒沿电缆路径进行探测，利用“空值法”精准复现电缆走向。在距起点约17米处，探测信号出现异常波动，结合波形数据，初步锁定故障区域。
在故障区域，技术人员改用差分电位法进行精确定位。将定位探测架插入地面，沿电缆方向每3米进行一次电位差测试。当探测架移至16.8米处时，接收机故障方向指示灯红灯常亮，指示故障点在红色桩脚一侧；继续前移至17.2米时，指示灯转为绿灯常亮，方向逆转。反复移动探测架，确认故障点位于两桩脚中心位置，误差控制在±0.5米以内。
最终，在17米处开挖地面，发现电缆外皮破损，铜屏蔽层与大地接触，确认为接地故障点。从设备接入到故障定位，整个过程仅用时十分钟。
本次故障能够十分钟内精准定位，既是设备性能的体现，更离不开技术人员丰富的现场经验。凯迪正大团队长期深耕电缆测试领域，对各类故障波形特征烂熟于心，能够在复杂波形中快速识别故障点；同时熟练掌握仪器各项功能的组合运用，从波形判读到路径探测、从电位差验证到方向判定，每一步都精准高效。
