2026年2月25日下午，武汉凯迪正大电气接到湖南某小区求助——一条380V三相四线电力电缆发生短路故障，导致小区部分区域停电。彼时武汉已是阴云密布，天气预报显示当晚湖南境内将有中雨。时间紧迫，技术人员携带KD-212高低压电缆故障综合测试仪，驱车奔赴湖南。
此次携带的KD-212高低压电缆故障综合测试仪集电缆故障测距、路径探测、精确定位于一体的综合性检测仪器。该设备采用高速数据采样技术，A/D采样速度高达100MHz，读取分辨率可达0.3米，探测盲区仅0.3米，能够有效检测电缆的开路、短路、高阻闪络、接地不良等多种故障。仪器配备低压脉冲法和高压闪络法两种探测模式，既可测试低阻故障。
晚上，技术人员抵达现场。天空中雨丝渐密，地面湿滑，给户外作业带来困难。故障点位于小区内部，停电区域涉及多栋居民楼，现场已有物业人员在焦急等待。经初步了解，该电缆为380V三相四线供电线路，总长度约100多米，初步判断为短路故障。

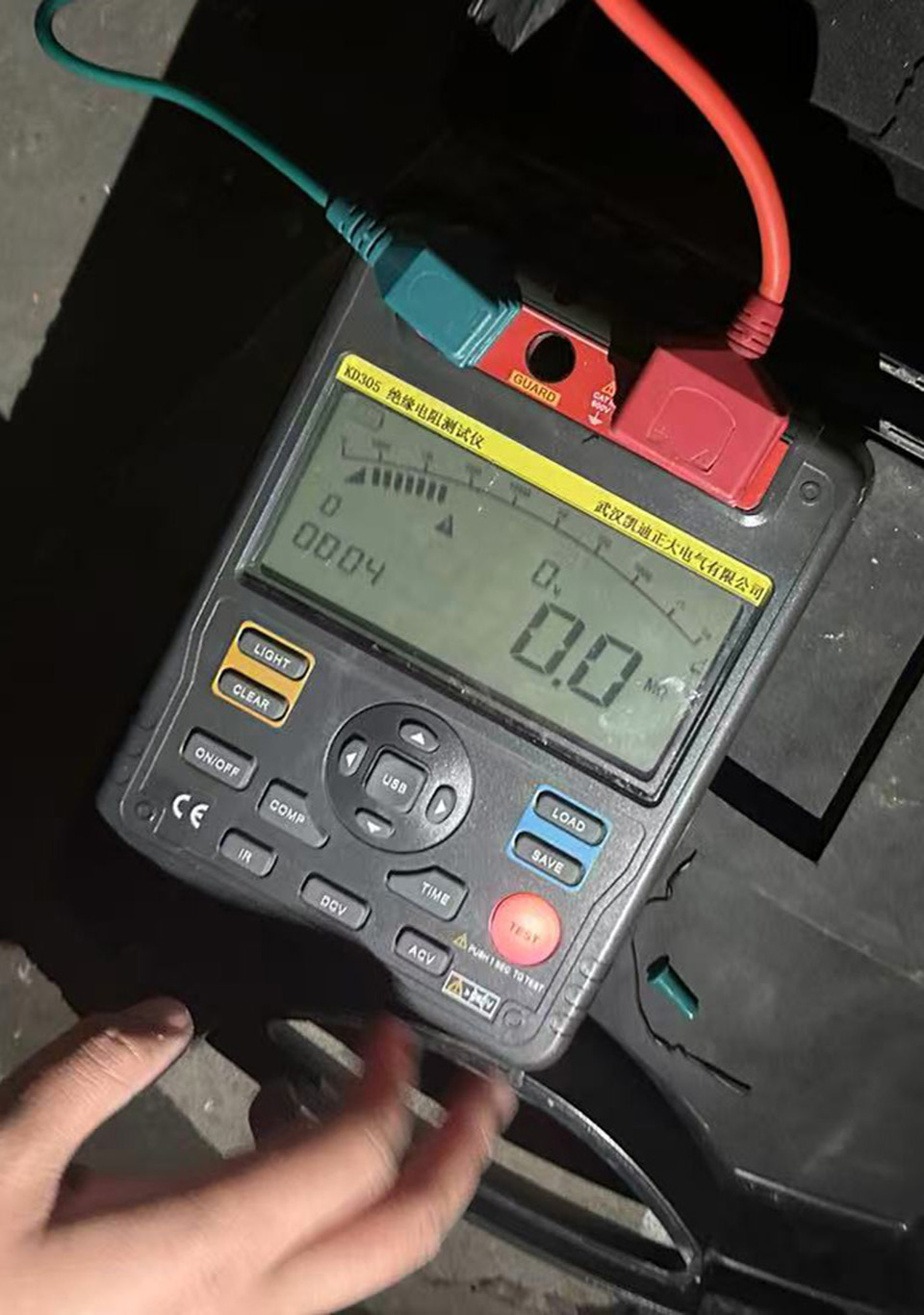

技术人员首先使用绝缘电阻测试仪对电缆各相间及对地绝缘电阻进行快速测量，确认存在相间短路现象，属于低阻故障。低阻故障应采用低压脉冲法进行测试，技术人员断开电缆两端所有负载，确保被测电缆与电网完全脱离，以保证测试安全与准确性。
技术人员将测试线连接至电缆故障相，打开仪器电源开关，将模式选择开关拨至“脉冲法”，屏幕右上角显示“脉冲法”。考虑到电缆为380V低压电力电缆，初步设定波速值为172m/μs。
将增益电位器调至最大，按下“发送脉冲”键，屏幕上随即显示出反射波形。由于现场环境复杂，存在一定的电磁干扰，技术人员通过反复按动“发送脉冲”键，并微调增益旋钮，使反射波形的前沿更加陡峭清晰。观察波形极性为负反射，符合短路故障特征（短路时Zo=1，P=-1，反射波与入射波极性相反）。
技术人员使用 ◄ 或 ► 键将测量光标移动到反射波的前沿位置，屏幕左上角初步显示故障距离约为16米左右。为确保精度，又按“测量范围”键调整量程，并利用“菜单”键中的“比例”功能将波形适当扩展，再次精确定位光标，最终锁定故障点距离测试端约为15米。
测距完成后，需要在地面确定故障点的具体开挖位置。此时雨势未减，地面已有积水。技术人员启用KD-212的路径探测功能。将发射机红色接线柱接至电缆金属护层或某一相线，黑色接线柱通过接地针接入大地。发射机开机后按下“寻迹”键，选择“寻迹”模式。接收机接上磁感应探测棒，按下“射频”键。
技术人员背上接收机，手持探测棒垂直于地面，沿电缆推测路径缓慢移动。根据“空值法”原理，当探测棒位于电缆正上方时，接收机扬声器发出的声音最小。在雨中反复对比确认，最终精确勾勒出电缆的走向。
确定路径后，进行故障精确定点。考虑到故障为短路，且电缆埋深较浅，技术人员采用差分电位法。将发射机置于“定位”模式，接收机接上定位探测架（A字架）。沿着已测出的电缆路径，每隔3-5米将探测架插入地面。由于雨后土壤湿润，导电性良好，无需额外浇水。当行进至距测试端约15米位置时，接收机上的故障方向指示灯出现稳定变化——红灯常亮，指示故障点位于靠近红色桩脚一侧。继续向前移动约半米，指示灯突然转为绿灯常亮，方向发生逆转。反复前后移动探测架，确认方向变化点就在探测架中心下方。技术人员用喷漆在地面做出标记，整个过程一气呵成。

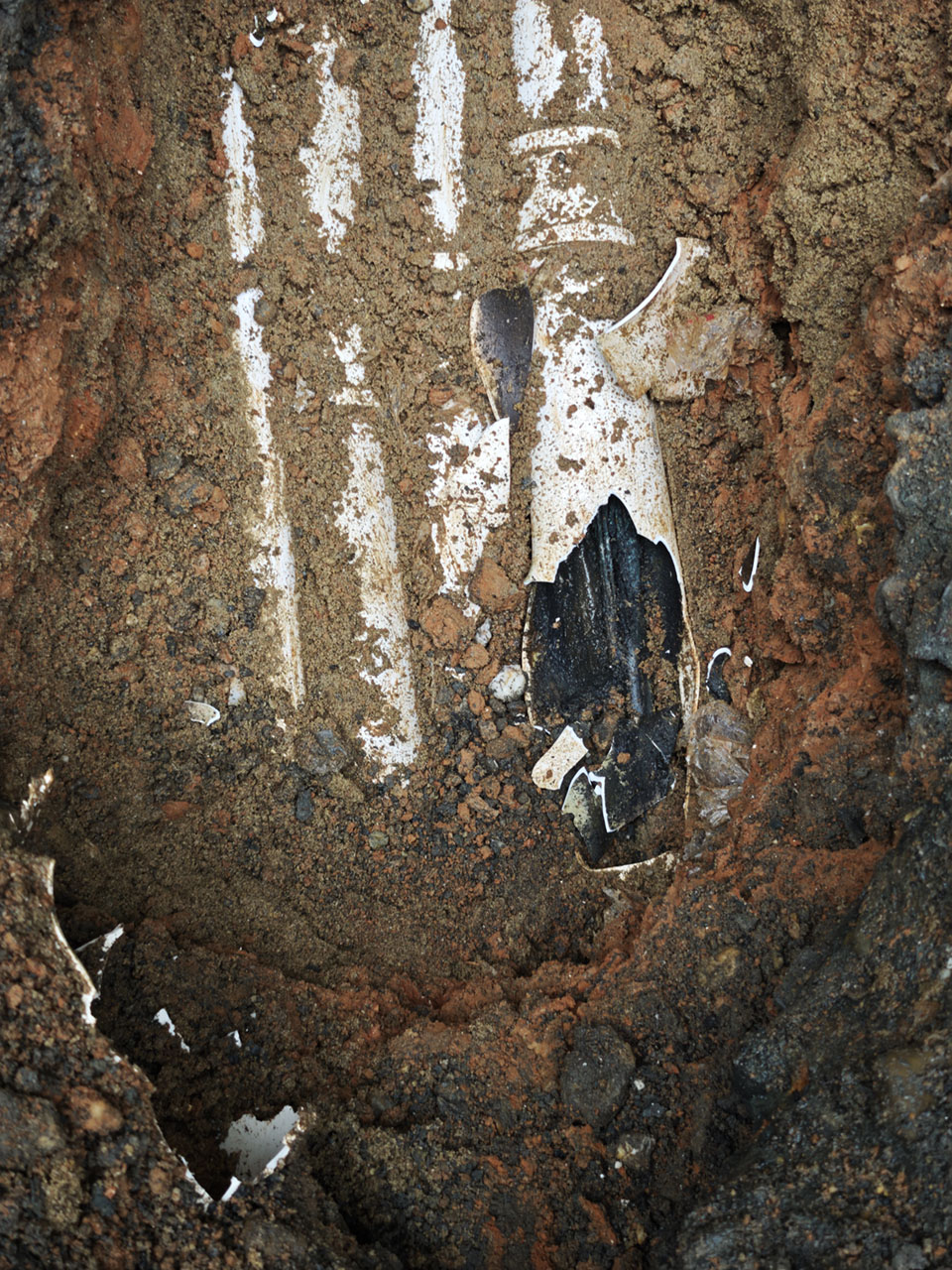

从抵达现场到完成故障点精准定位，整个过程快速准确。尽管夜幕深沉、雨水冰凉，但技术人员的稳定表现和清晰的操作逻辑，让复杂的故障查找变得有条不紊。小区物业随即组织人员开挖，在标记位置下方约0.8米处，果然发现电缆绝缘层破损。
