某用户一条长400米，10kV 3×150铜芯电力电缆出现故障，为快速准确地定位故障点，武汉凯迪正大携KD-212电缆总长及故障测试仪进行故障点查找。
KD-212电缆总长及故障测试仪集低压脉冲法、电流法、高压闪络法于一体，具有测试精度高、操作简便、便于携带等特点，适合现场快速诊断各类电缆故障。

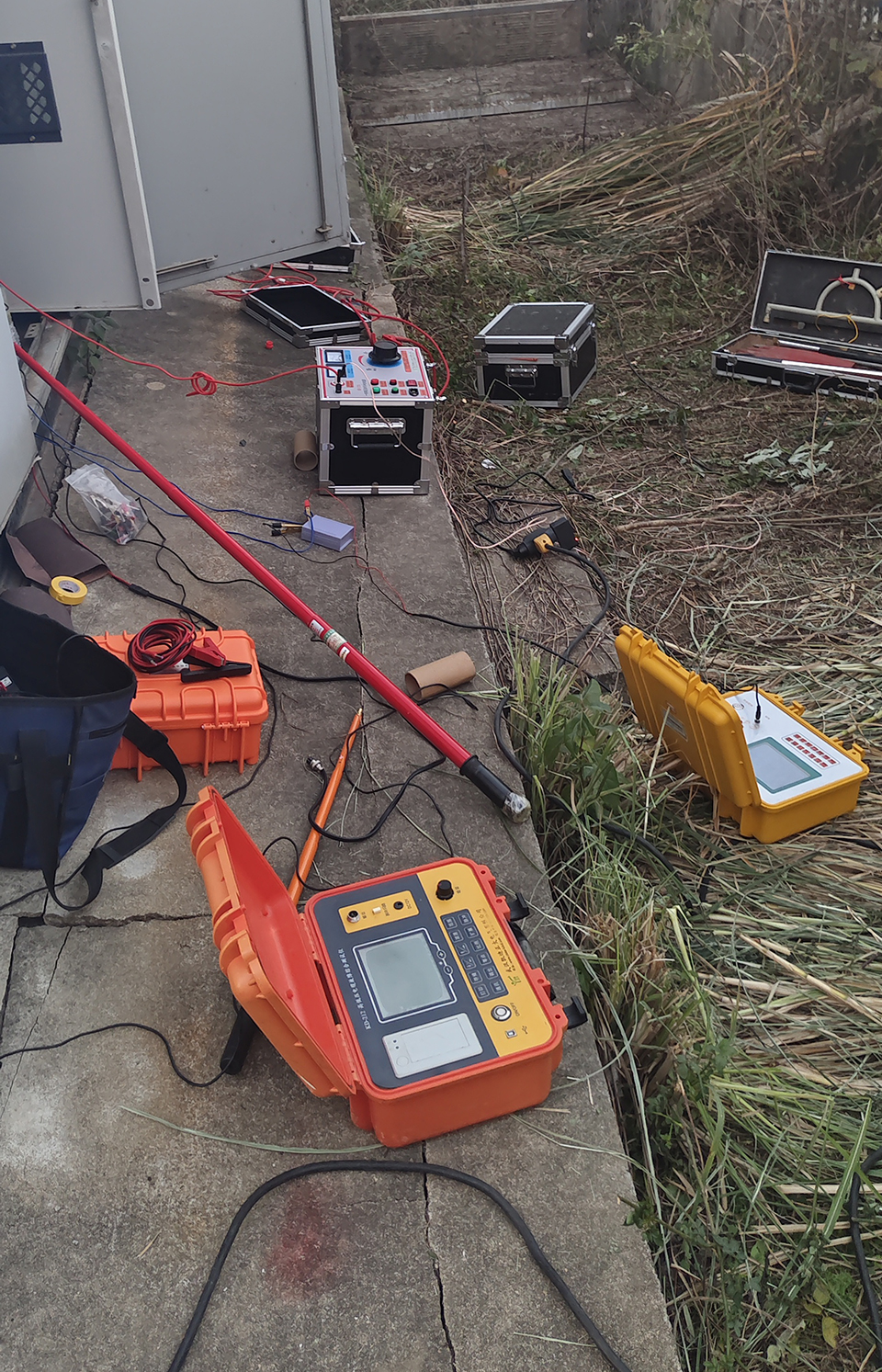

到达现场后，技术人员首先使用兆欧表对电缆各相进行绝缘测试。测试结果显示A相对地绝缘电阻仅为0.5MΩ，属于高阻接地故障。结合现场经验，判断故障可能为电缆受潮或绝缘局部破损所致。此类高阻故障可优先尝试采用低压脉冲法进行粗测，若反射不明显再考虑电流法或冲击高压闪络法。
随后技术人员将电缆两端从系统中完全断开，确保测试安全；- 清洁电缆终端头，确保测试线连接可靠；检查测试仪电量充足，开机后液晶屏显示正常； 根据电缆类型（10kV 3×150铜芯交联聚乙烯绝缘电缆），初步设定波速为172m/μs。
由于电缆实际波速受绝缘材料、结构、使用环境等因素影响，为确保测距准确，须进行波速校验。技术人员选取一段同型号无故障电缆（长度已知为100米）作为标准线：
将标准电缆接至测试仪输出端口；
模式选择开关置于“脉冲法”；
调整测量范围至大于100米；
按“发送脉冲”键获取反射波形；
移动光标至反射波起点，调整波速值直至测距结果等于100米；
最终测得该电缆实际波速为**168m/μs**，与预设值略有差异。
紧接着将故障电缆A相芯线与地线分别接至测试仪输出端：
波速值修改为168m/μs；
增益旋钮调至适中位置，按“发送脉冲”键发射脉冲；
初始波形反射不明显，逐步调整测量范围与增益，最终在第5档范围（对应较远距离）观察到明显反射波；
通过键移动活动光标至反射波上升沿拐点，屏幕左上角实时显示距离值；
测得故障点距离约为**272米**。
为排除电缆接头或正常反射的干扰，技术人员采用“波形比较法”：
先在仪器中保存当前故障波形；
换接同线路B相（正常相）进行测试，保存正常波形；
通过“调出”功能将两条波形同时显示在屏幕上对比；
可清晰看到在269米附近，故障波形出现明显正向反射脉冲（符合高阻接地反射特征），而正常波形在此位置无异常反射，进一步确认该处为故障点。

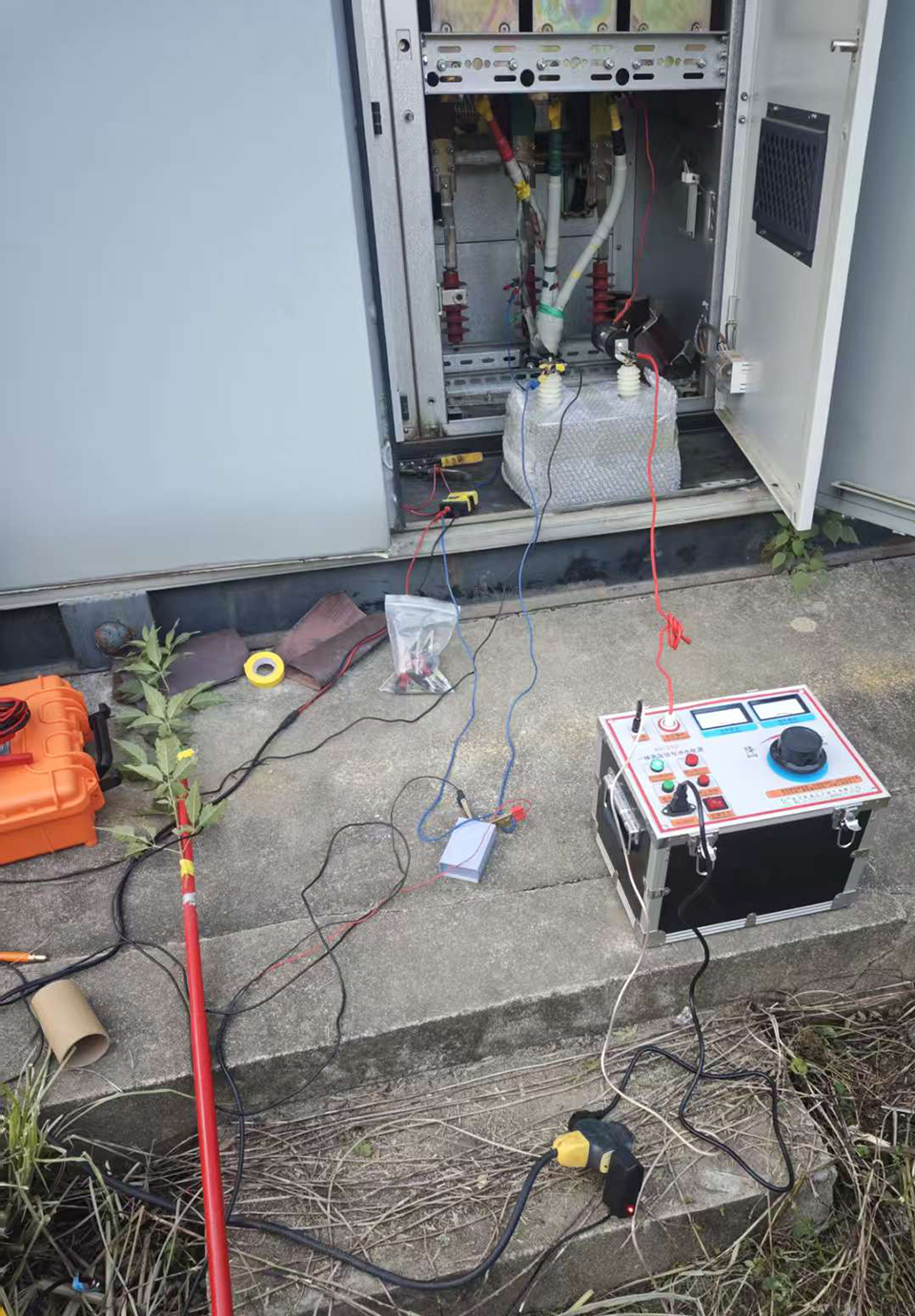

根据电缆总长400米及敷设无明显标识。技术人员使用声磁同步定点仪配合高压信号发生器进行精确定点，在269米处听到清晰放电声，准确找到电缆故障点。
